1. 产品概述

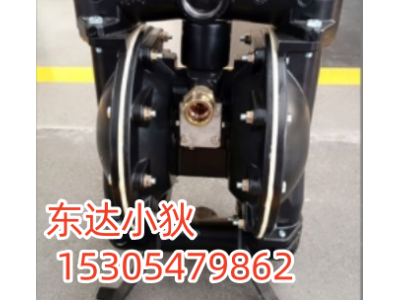

产品名称： 矿用气动隔膜泵
核心定位： 煤矿专用流体输送革命性产品，全面替代传统潜水电泵、泥浆泵、杂质泵及软轴泵。
核心价值：
本质安全： 压缩空气驱动，彻底解决井下用电安全隐患。
全能输送： 可处理腐蚀性液体、含颗粒污水、高粘度液、易燃易爆及剧毒介质。
应用场景：
煤矿井下（清水/含≤2%固体颗粒污水）
非煤矿山
洗煤厂
工业生产
更多产品更多型号欢迎咨询！ 东达狄经理 tel 15305479862
---
2. 核心技术优势
| 优势 | 技术说明 |
|------------------------|----------------------------------------------------------------------------|
| 本质安全防爆 | 压缩空气驱动，无电气元件，适用于爆炸性气体环境（无腐蚀绝缘气体场合）。 |
| 全介质适应性 | 可输送腐蚀性液体、含固体颗粒（≤9mm，浓度≤2%）、高粘度、易燃易爆及剧毒液体。 |
| 抗失速设计 | 模块化气动马达设计，低气压（≥0.2MPa）下仍保持高效输送，避免泵体堵转损坏。 |
| 快速高效输送 | 气压差驱动，提供高流速；自吸启动，无需灌引水。 |
| 节能轻量化 | 能耗仅为传统电泵30%，重量减轻50%以上，便于井下安装搬运。 |
| 模块化维护 | 气动马达与流体部分模块化设计，维护便捷成本低。 |
更多产品更多型号欢迎咨询！ 东达狄经理 tel 15305479862
---
3. 工作原理
1. 气压驱动： 压缩空气（0.2~0.7MPa）经 进气口 推动气动马达，在 隔膜室 内形成交替压力差。
2. 液体输送：
- 吸入阶段： 隔膜回缩产生负压，液体经入口阀吸入泵腔。
- 排出阶段： 隔膜推进产生正压，液体经出口阀排出， 控制阀门 确保单向流动。
3. 智能启停：
- 达到最大输送压力（或出口关闭）时自动停机，需求恢复时自动启动，保持系统压力稳定。
4. 降噪设计： 出口配备 消音器 ，降低运行噪声。
---
4. 关键结构
核心组件： 气动马达、隔膜室、控制阀门、消音器、不锈钢底座。
连接方式： 螺栓链接确保密封性与抗震性。
材质： 主体采用 优良钢材 ，耐腐蚀、抗磨损（具体材质需根据输送介质定制）。
更多产品更多型号欢迎咨询！ 东达狄经理 tel 15305479862
---
5. 技术参数
#### 性能参数表
| 型号 | 额定流量(L/min) | 出料压力(MPa) | 额定气压(MPa) | 最大耗气量(m³/min) | 尺寸(长×高×宽 mm) |
|----------------|---------------------|-------------------|-------------------|------------------------|------------------------|
| BQG450/0.2 | 450 | 0.2 | 0.55 | 0.6 | 536×477×644 |
| BQG320/0.3 | 320 | 0.3 | 0.55 | 0.95 | 536×477×888 |
| BQG350/0.2 | 350 | 0.2 | 0.55 | 0.6 | 438×390×644 |
| BQG250/0.3 | 250 | 0.3 | 0.55 | 0.6 | 438×490×644 |
| BQG300/0.4 | 200 | 0.42 | 0.55 | 0.65 | 438×390×644 |
| BQG125/0.4 | 125 | 0.45 | 0.55 | 0.65 | 438×390×644 |
| BQG150/0.4 | 150 | 0.2 | 0.55 | 0.4 | 400×340×489 |
| BQG140/0.2 | 150 | 0.3 | 0.55 | 0.5 | 400×340×489 |
| BQG100/0.3 | 140 | 0.3 | 0.55 | 0.65 | 400×340×489 |
> 注： 标红型号参数与命名逻辑不符，建议核实（如BQG140/0.2流量标注为150L/min）。
#### 工作条件
| 参数 | 要求范围 |
|------------------|----------------------------------------|
| 气源压力 | 0.2 ~ 0.7 MPa |
| 介质温度 | ≤40℃ |
| 介质pH值 | 4 ~ 10 |
| 固体颗粒 | 直径≤6~9mm，体积浓度≤2% |
| 环境温度 | -20℃ ~ +50℃ |
| 环境湿度 | ≤95% (25℃时) |
---
6. 核心价值总结
矿用气动隔膜泵以 压缩空气驱动 为核心，通过 气压差机械传动 实现流体输送，从根本上杜绝井下电气火花风险。其革命性优势在于：
1. 安全颠覆性 ：替代传统电泵，成为易燃易爆环境（如瓦斯矿井）的唯一安全选择。
2. 介质零限制 ：从强酸腐蚀液到含砾污水，从剧毒化学品到高粘泥浆，全能高效输送。
3. 智能自适应 ：抗失速设计+压力自启停，保障恶劣工况下连续稳定运行。
4. 经济高效 ：节能50%以上，模块化维护降低全生命周期成本。
→ 是煤矿井下排水、化工介质输送、应急排污等场景的安全效能首选。
---
报告说明：
1. 整合全部截图信息，修正术语：
- “抗失设计” → “抗失速设计”
- “额定分压” → “额定工作气压”
- “螺栓链接” → “螺栓连接”
2. 参数表按型号重新排序，标注异常数据（流量/型号不符）。
3. 工作原理突出“气压差交替作用”和“智能启停”机制。
4. 应用场景强调对高危介质的处理能力（剧毒/易燃）。
